Scryo-SV頂部裝卸連續流型低溫恒溫器

Scryo-SV(簡稱SV)是頂部裝卸型連續流低溫恒溫器，利用帶針閥傳輸管線將存儲杜瓦里的液氦高效地傳輸?shù)狡鲀龋蟮睦浜ち鬟M樣品管冷卻樣品，可充分冷卻熱導性能不好的樣品(比如不銹鋼、陶瓷)、形狀不規則的樣品(比如DAC壓機)、粉體樣品和液體樣品，可選配靜態氦氣環境。典型SV低溫恒溫器的變溫范圍：<2K-325K，可選配500K和800K高溫上限。

SV低溫恒溫器具有操作簡單、降溫速度快和應用廣泛等特點，既可使用液氦降溫，也可使用液氮降溫，還可與氦循環低溫系統(Qcryo)形成閉環干式低溫系統，無需消耗液氦即可在低溫下長時間連續運行，且保持SV低溫恒溫器典型低振動和低噪音特性，與使用液氦相比，大大節省使用費用。

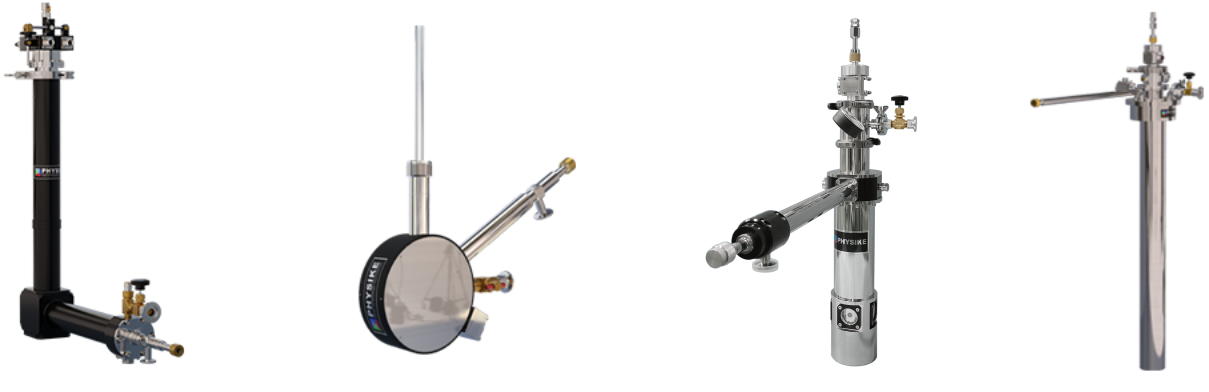

幾種典型SV低溫恒溫器

?技術參數和領域

SV-100低溫恒溫器

SV-100低溫恒溫器專門為Q波段ESR譜儀設計，采用"L"外型設計，方便與ESR電磁鐵匹配，標準SV-100樣品環境是動態交換氦氣，可選配靜態交換氦氣樣品環境。

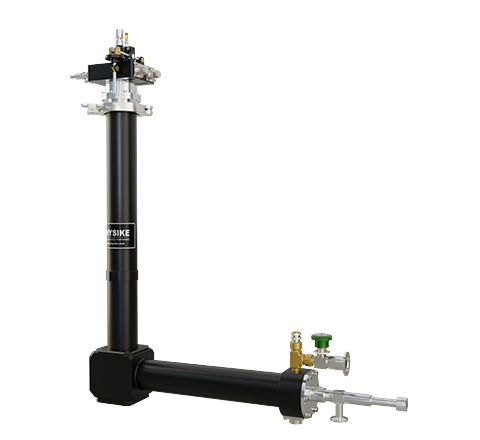

SV-100低溫恒溫器

匹配Q波段ESR譜儀的頂部裝卸型干式低溫系統

型號：Qcryo-SV-100

下圖是匹配Q波段EPR譜儀的干式頂部裝卸型低溫系統，由Qcryo氦循環低溫系統和SV-100低溫恒溫器兩部分組成。其中SV-100低溫恒溫器采用特殊靜態交換氦氣樣品環境，既避免了動態交換氦氣低溫系統換樣時容易出現的堵塞問題，又擁有類似動態交換氦氣低溫系統的冷卻能力，該干式低溫系統工作時不消耗液氦，不受液氦杜瓦容積的限制，可在最低溫度長時間運行。在集成34GHz低熱漏微波插件后汽化器處的溫度小于2.5K，樣品處最低溫度<2.8K。

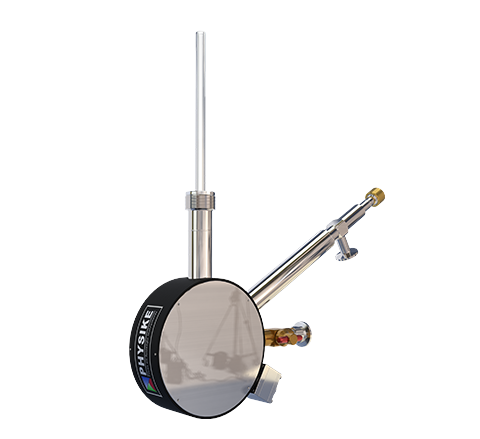

SV-200低溫恒溫器

SV-200低溫恒溫器專門為匹配X波段ESR譜儀設計，利用帶針閥傳輸管線連續不斷地將液氦從存儲杜瓦傳輸?shù)絊V-200低溫恒溫器的汽化器內進行汽化，汽化后的冷氦氣流進雙層石英管冷卻樣品,采用特殊緊湊型設計特別適合與ESR電磁鐵匹配，SV-200低溫恒溫器的進出管路采用同軸結構，并提供匹配X波段微波諧振腔的轉接頭，可與大多數主流ESR/EPR譜儀匹配。

SV-200低溫恒溫器的汽化器上安裝加熱器和磁場無關的校準型溫度計，在雙層石英管內也安裝與磁場無關的校準型溫度計，典型工作范圍：<2.5K-325K，可選配更高溫上限。此外，SV-200還可提供流量控制器、Mini load-lock結構、真空泵和液氦/液氮存儲杜瓦等選配。

SV-200低溫恒溫器

SV-200低溫恒溫器既可使用液氦降溫，也可使用液氮降溫，還可與氦循環低溫系統(Qcryo)結合形成閉環干式低溫系統，無需要消耗液氦即可獲得2.5K的低溫。

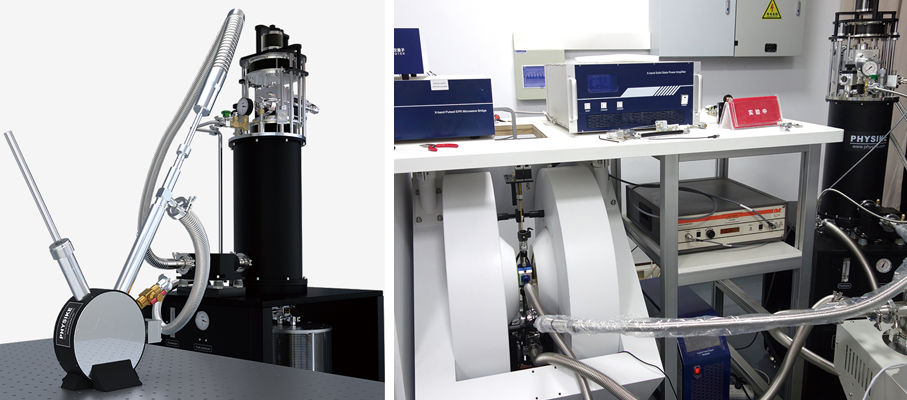

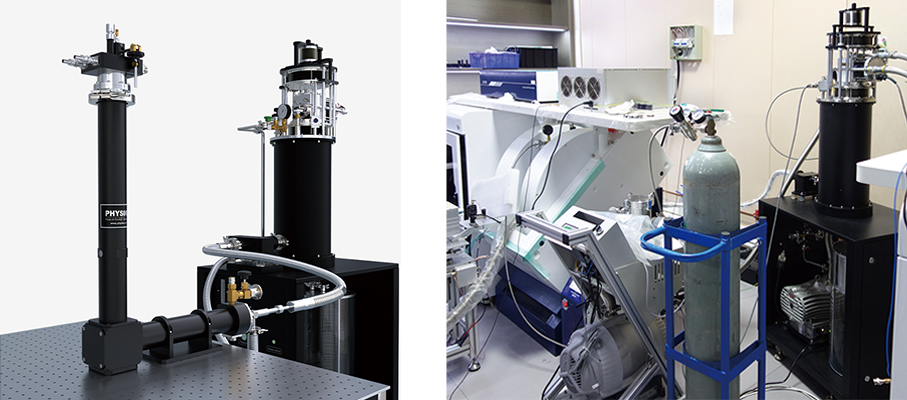

匹配X 波段EPR譜儀的干式低溫系統

型號：Qcryo-SV-200

下面是匹配X 波段EPR譜儀的干式低溫系統,由氦循環低溫系統(Qcryo)和SV-200低溫恒溫器兩部分組成,樣品置于雙層石英內流動冷氦氣中，集成Mini load-lock結構避免換樣時可能出現的堵塞問題。該干式氦低溫系統性能優異，無需消耗液氦，在汽化器處最低溫度<2.5K，在樣品處最低溫度<2.8K。

SV-300低溫恒溫器

SV-300低溫恒溫器是尾部帶四組光學窗口的頂部裝卸型連續流低溫恒溫器，易與各種商業光譜儀匹配，可根據要求定制恒溫器尾部尺寸來滿足特殊光學實驗的要求。

SV-300低溫恒溫器的冷氦氣環境可充分冷卻熱導性能不好的樣品(比如不銹鋼、陶瓷)、形狀不規則的樣品(比如DAC壓機)以及粉體和液體樣品，而尾部的四組光學窗口非常方便進行光學實驗。

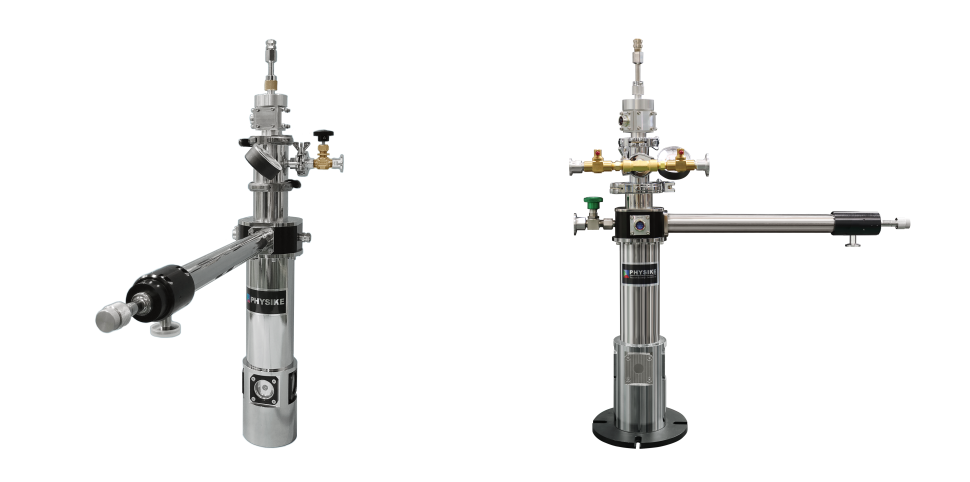

帶四路石英窗的SV-300低溫恒溫器（左圖）；帶四路鈹窗的SV-300低溫恒溫器（右圖）

SV-300低溫恒溫器采用消除應力的低溫窗，可大大減小樣品管安裝的低溫密封窗在低溫下泄漏風險。SV-300低溫恒溫器提供多種選配，如樣品桿上集成多位置樣品座和線性操作器允許在低溫下測試多個樣品、減小振動的靜態交換氦氣的樣品環境、提供匹配光譜儀的安裝法蘭以及透射各種波段窗材等。

示  例

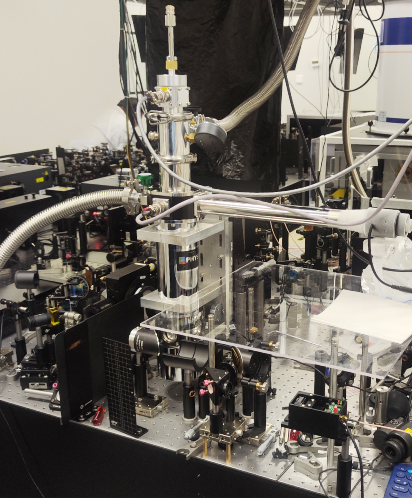

匹配紅外太赫茲光路的SV-300低溫恒溫器

SV-300低溫恒溫器不僅可使用液氦降溫，還可使用液氮降溫。SV-300低溫恒溫器與氦循環低溫系統(Qcryo)結合形成閉環干式低溫系統(Qcryo-SV-300)，無需消耗液氦即可在2.1K的低溫下長時間連續運行,下圖是典型Qcryo-SV-300降溫曲線。

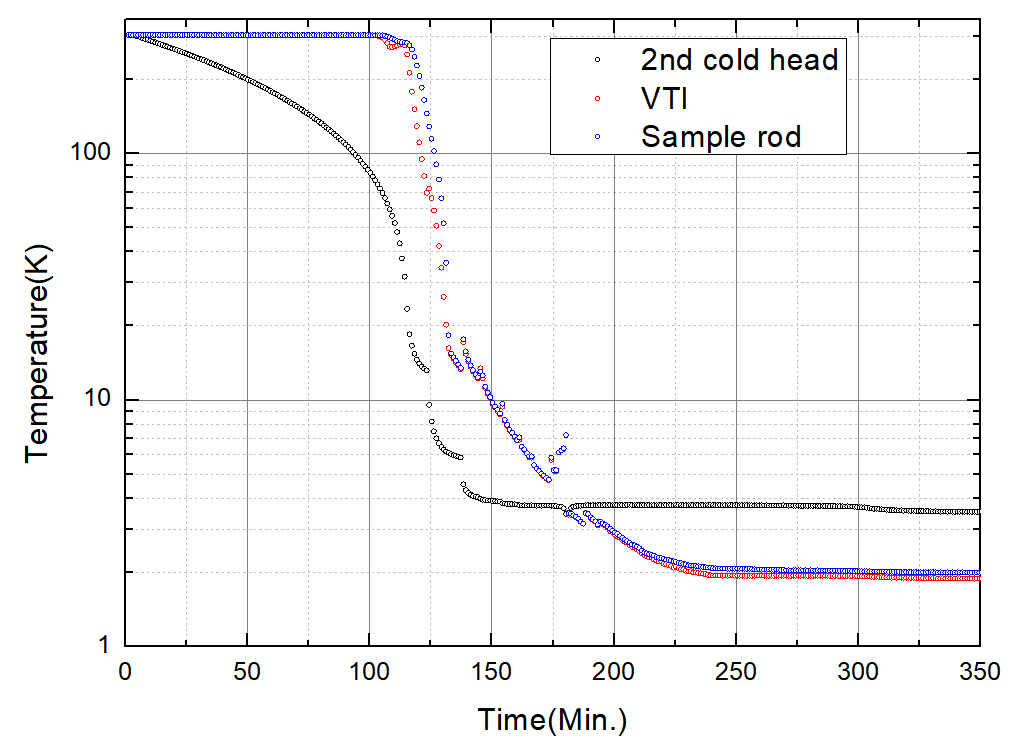

典型干式低溫系統(Qcryo-SV-300)降溫曲線

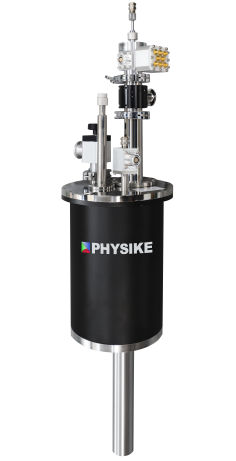

SV-400低溫恒溫器

SV-400低溫恒溫器是帶管狀尾部的頂部裝卸型連續流低溫恒溫器，樣品在流動冷氦氣中(選配靜態氦氣環境)，可有效地冷卻難以熱錨的樣品、導熱不好的樣品和形狀不規則的樣品。SV-400低溫恒溫器通過高效超絕熱傳輸管線將傳輸液氦，緊湊型設計避免與磁體杜瓦頂法蘭上面的各種閥門和管路等發生沖突，方便與室溫孔超導磁體/水冷式磁體/混合式磁體匹配，典型工作范圍：<2K-325K,可選配500K或者800K高溫上限。

SV-400低溫恒溫器典型應用包括近場光學、NMR、ESR/EPR、AFM、穆斯堡爾譜、中子散射、高能物理、量子器件(如Squids器件、TES器件)、高壓強(DAC)、電磁輸運、介電、超導材料和低維材料拉伸等。

SV-400低溫恒溫器不僅可使用液氦或液氮降溫，還可與氦循環低溫系統(Qcryo)結合形成閉環干式低溫系統(Qcryo-SV-400)，無需要消耗液氦即可獲得<2K的低溫。

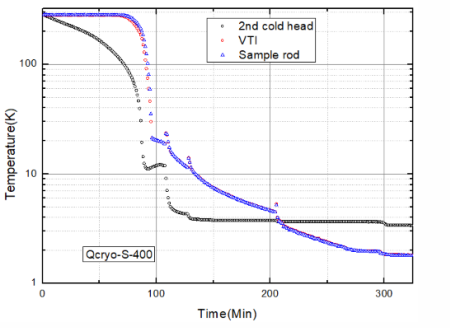

典型干式低溫系統(Qcryo-SV-400)降溫曲線

示  例

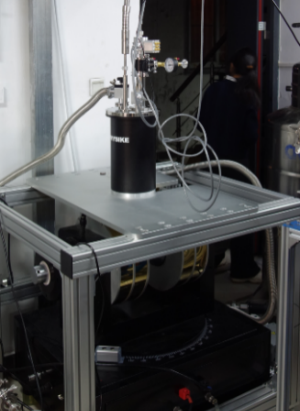

連續流頂部裝卸型低溫恒溫器(SV-400)帶緊湊型尾部匹配電磁鐵，樣品桿集成8個SMA真空貫穿、8根同軸電纜和LCC樣品托。

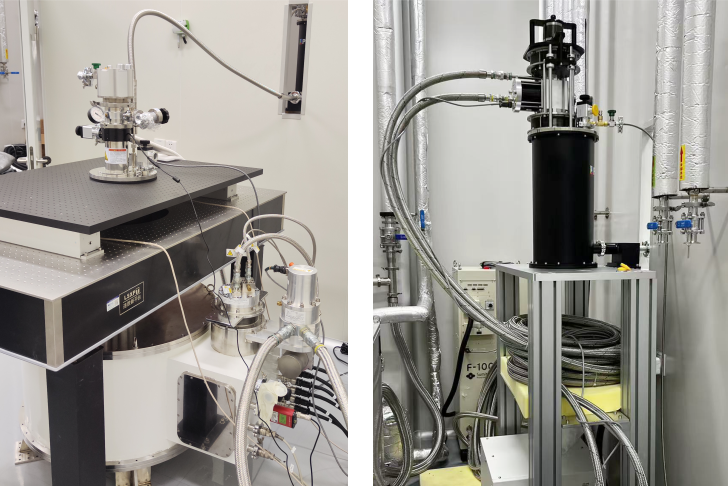

大樣品腔頂部裝卸型低溫恒溫器(SV-400)和氦循環低溫系統(Qcryo)結合形成不消耗液氦的干式低溫系統，靜態交換氦氣樣品環境，管狀尾巴匹配帶室溫孔的多軸超導磁體，超低振動和超大樣品空間特性適用于低溫共聚焦顯微鏡、Raman、AFM、STM和量子光學等實驗。
